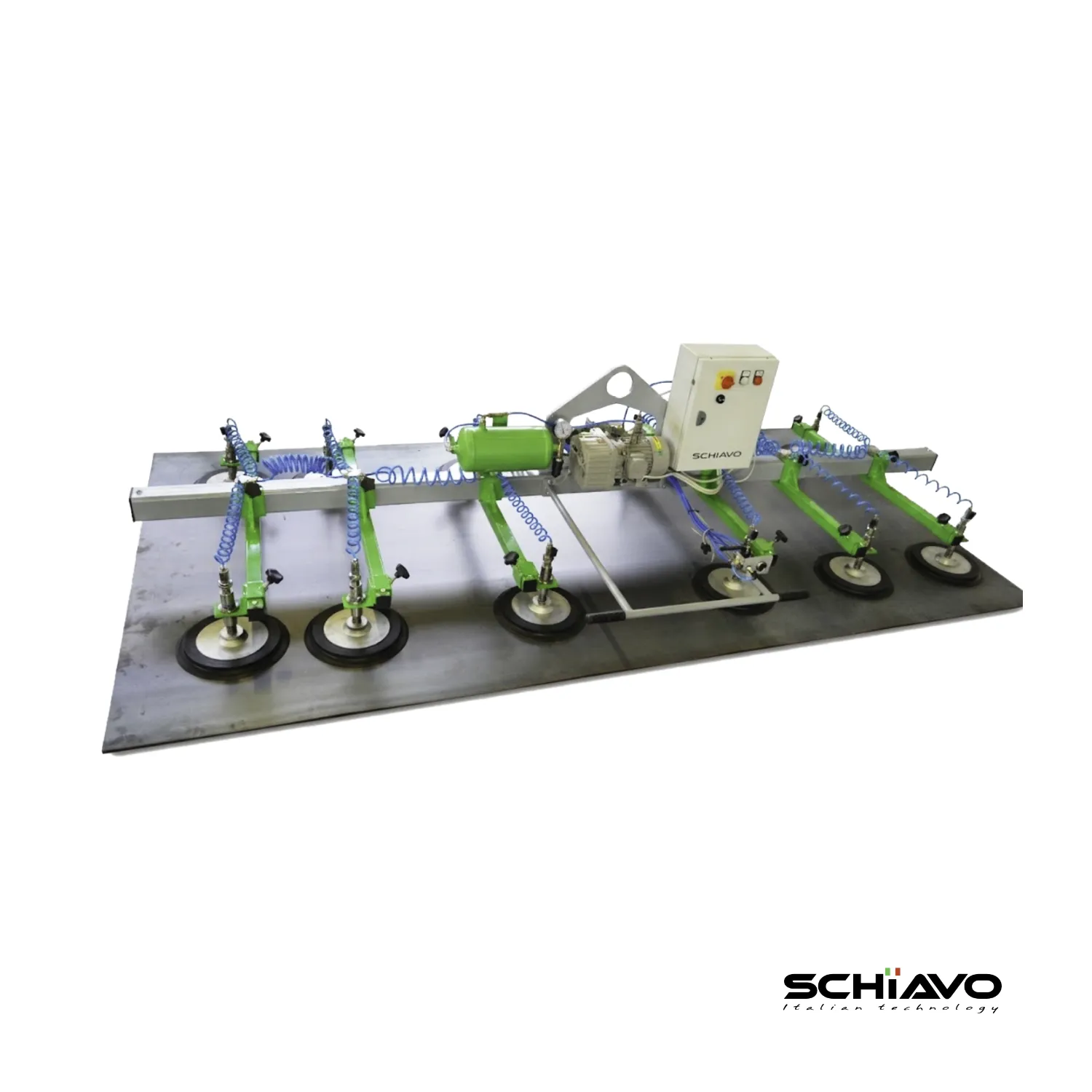

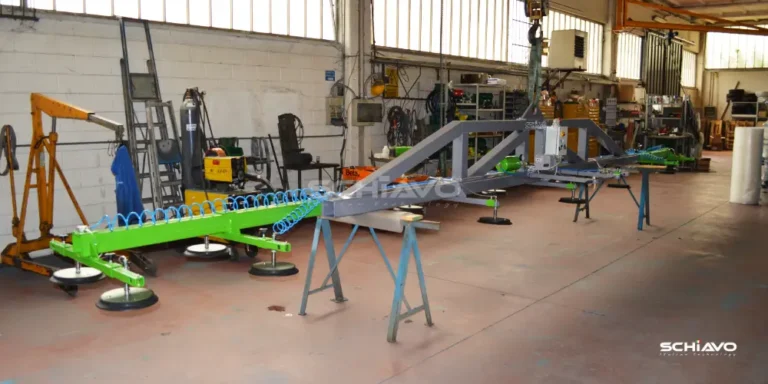

La serie VL è il sollevatore a ventose Schiavo per la movimentazione orizzontale di lamiere e pannelli piani, con portate da 400 a 3360 kg e formati standard da 3000×1500 mm e oltre. Dieci modelli, da 4 a 12 ventose con diametro di 300 o 430 mm, permettono di scegliere la configurazione in base al peso della lamiera più pesante in lavorazione. Il vuoto è generato da una pompa elettrica indipendente a bordo: il sollevatore si aggancia a una gru a bandiera o a un carroponte senza allacciamento a una linea di aria compressa.
Tutti i modelli della serie VL lavorano sullo stesso formato standard di 3000×1500 mm, ma personalizzabile per dimensioni differenti. A cambiare tra un modello e l’altro sono il numero di prese e il diametro delle ventose, cioè le due variabili che determinano la portata.
Perché il vuoto
Un solo operatore al posto di due o tre. Meno movimentazione manuale dei carichi e meno rischi per schiena e mani lungo i bordi.
Prende tutti i metalli. Acciaio, ma anche alluminio, rame e inox, che un magnete non trattiene.
Un foglio alla volta. Il vuoto agisce solo sulla superficie superiore e non lascia magnetismo residuo.
Superfici protette. Le ventose sono adatte a lamiere preverniciate, inox lucido e alluminio destinati a lavorazioni a vista.

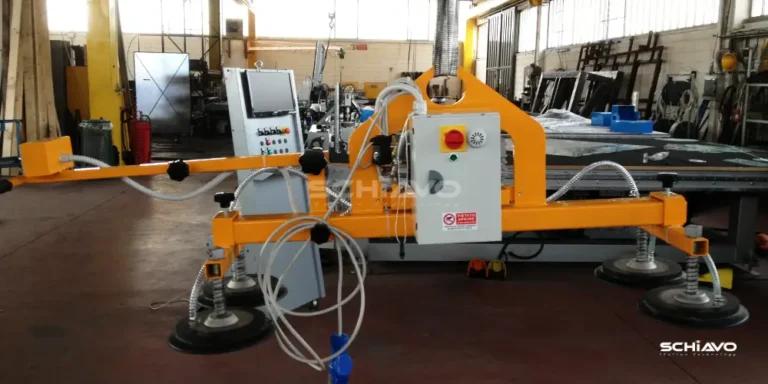

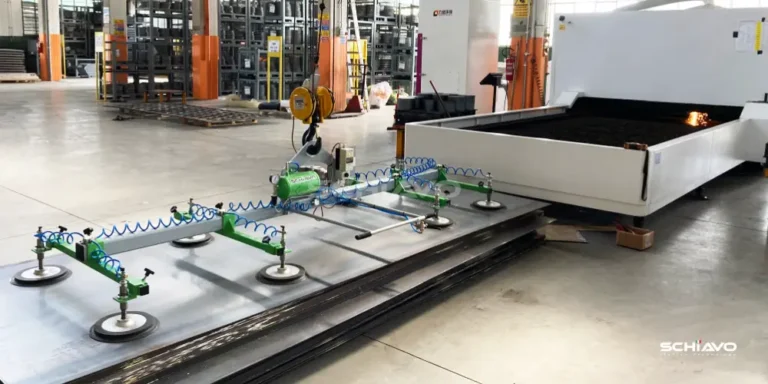

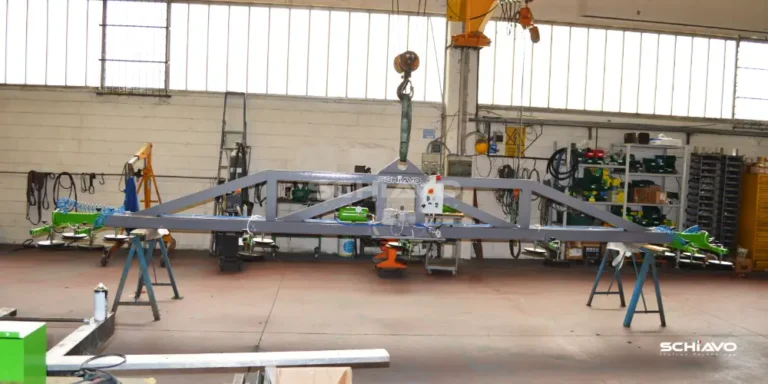

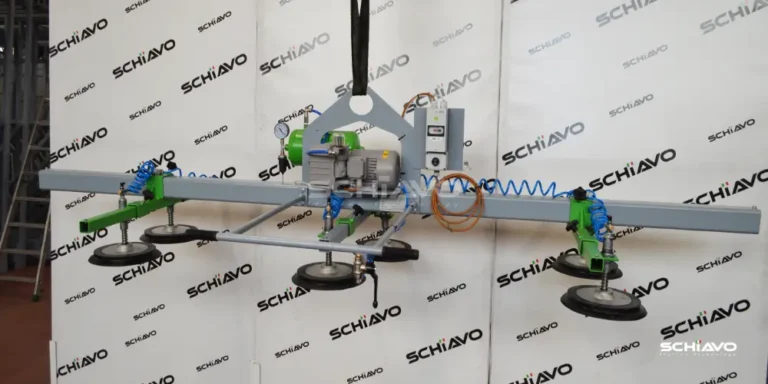

Le ventose sono fisse e posizionate in orizzontale, parallele al piano di lavoro. Le piastre porta-ventosa si regolano sia in senso trasversale sia in senso longitudinale, così l’operatore distribuisce i punti di presa su tutta la superficie della lamiera e ne limita la flessione durante il trasporto, un aspetto determinante sugli spessori sottili.
Ogni ventosa è dotata di una valvola di esclusione: quando il formato è più piccolo dell’area coperta dal telaio, le ventose che rimarrebbero fuori dalla lamiera vengono chiuse e il circuito di vuoto resta efficiente sulle sole prese attive.

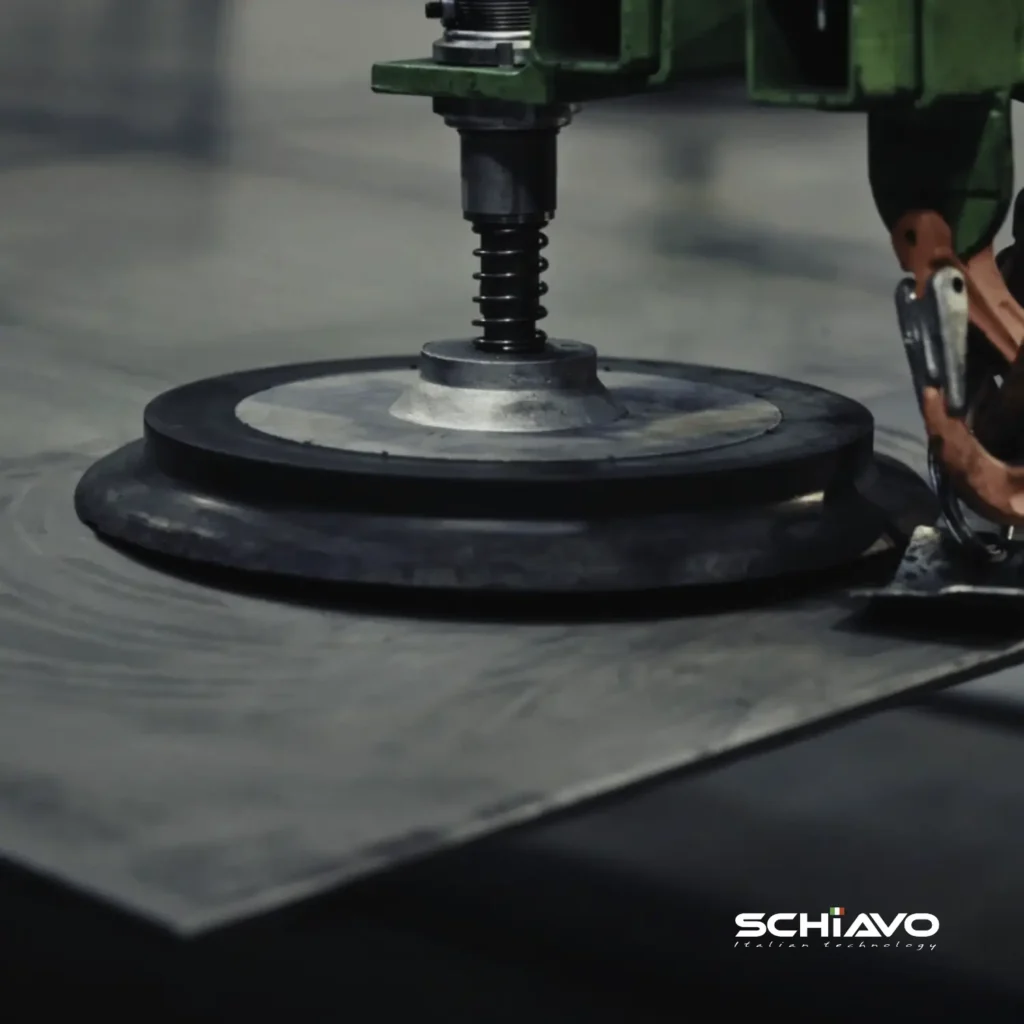

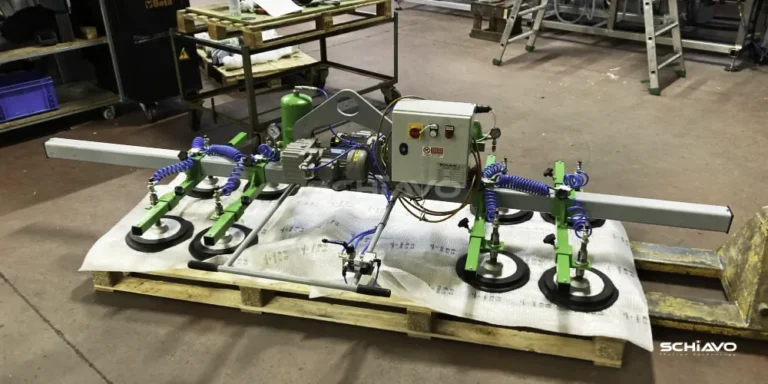

Le ventose sono ammortizzate a molla. In fase di discesa la molla assorbe il contatto con la lamiera e consente a ogni ventosa di adattarsi a piccole differenze di planarità, così che tutte le prese lavorino a pieno contatto.
Il carico e lo scarico avvengono tramite valvola manuale. Come optional è disponibile una pompa aggiuntiva che immette aria alle ventose al momento del rilascio, annullando il vuoto più rapidamente e riducendo il tempo di scarico sul piano macchina.

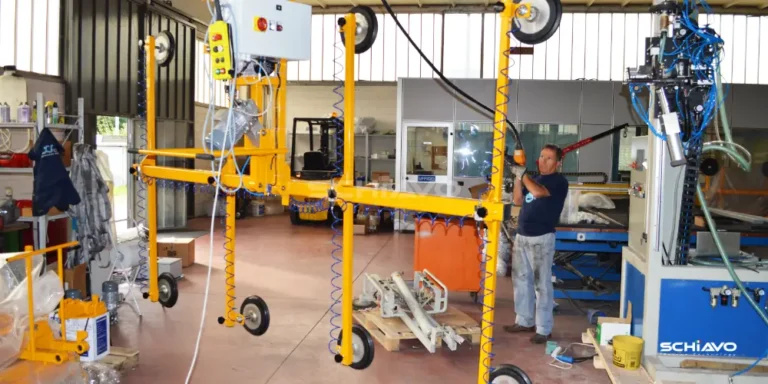

Per formati oltre 3000×1500 mm, portate superiori o movimentazioni che richiedono rotazione o basculamento del carico, Schiavo sviluppa ventose su misura: dal calcolo del carico alla scelta del generatore di vuoto e del tipo di movimentazione (manuale, pneumatica o motorizzata), ogni configurazione viene definita sulla base del materiale e del ciclo produttivo del cliente.
Per individuare il modello della serie VL adatto alle vostre lavorazioni, inviate al nostro ufficio tecnico formato, spessore e materiale delle lamiere: verifichiamo con voi portata, numero di prese e diametro delle ventose. Richiedi una consulenza tecnica.
Consenso al sollevamento. Il vacuometro e l’allarme acustico confermano che il vuoto è sufficiente prima di sollevare.
Allarme di calo del vuoto durante la movimentazione.
Tenuta in caso di blackout. Il serbatoio di riserva e la valvola di non ritorno mantengono la lamiera in presa il tempo di appoggiarla in sicurezza.
Conformità. Marcatura CE secondo Regolamento (UE) 2023/1230 e progettazione secondo la norma EN 13155. Ogni sollevatore arriva con dichiarazione di conformità e manuale di uso e manutenzione.
La scelta parte dal peso della lamiera più pesante da movimentare, calcolato su formato, spessore e densità del materiale:
A titolo indicativo, una lamiera in acciaio 3000×1500 mm pesa circa 35 kg per ogni millimetro di spessore: su questo formato il VL12 arriva a circa 34 mm, il VL12_430 a circa 95 mm.

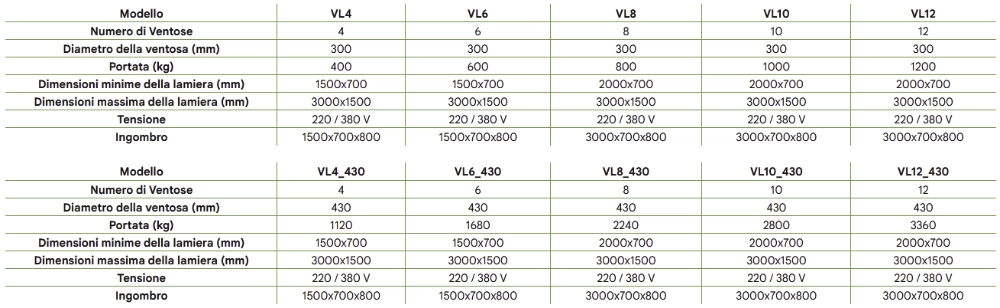

Formato massimo (3000×1500 mm), formato minimo, tensione e ingombri sono gli stessi nelle due serie. Cambia la superficie di presa di ogni ventosa e quindi la portata:
Sì, entro il formato minimo previsto per ciascun modello: 1500×700 mm per i modelli a 4 e 6 prese, 2000×700 mm per i modelli da 8 a 12 prese.
Il sistema di sicurezza della serie VL mantiene la lamiera in presa anche in assenza di alimentazione elettrica, dando all'operatore il tempo di appoggiare il carico. In condizioni normali, l'allarme acustico avvisa l'operatore quando il livello di vuoto è sufficiente per sollevare la lamiera.
Il vuoto è generato da una pompa elettrica indipendente a bordo, alimentata a 220/380 V. Non serve un allacciamento a una linea di aria compressa: il sollevatore si aggancia a una gru a bandiera o a un carroponte e si collega alla sola rete elettrica.
La pompa aggiuntiva per aria compressa, disponibile come optional, è installata a bordo e serve esclusivamente allo scarico rapido: immette aria sotto le ventose al rilascio e annulla il vuoto in tempi più brevi.

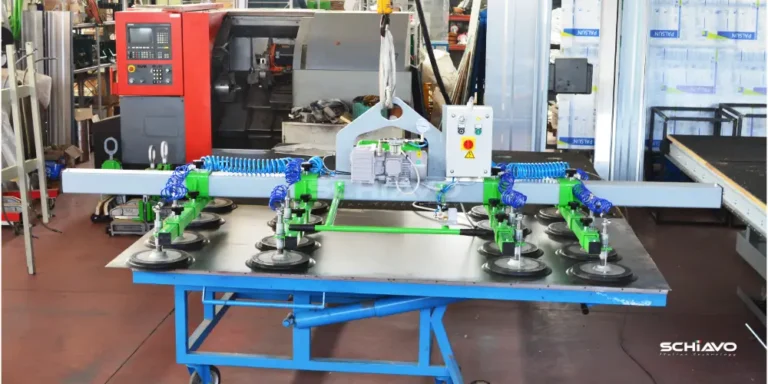

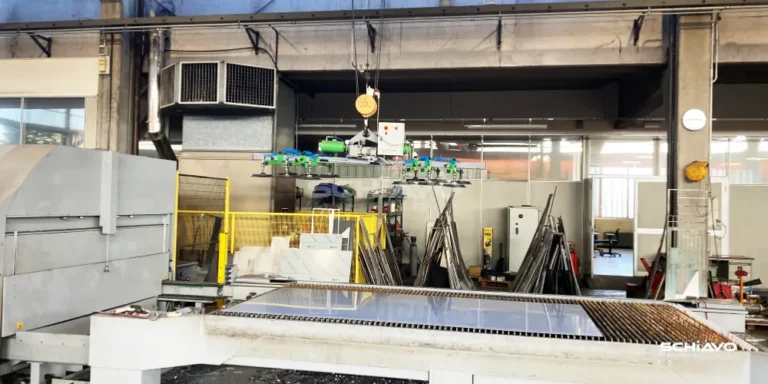

No. La serie VL lavora in posizione orizzontale fissa, con le ventose parallele al piano di lavoro: è la configurazione richiesta per il carico e lo scarico di tavole di taglio laser e plasma, punzonatrici e magazzini a ripiani. Per movimentazioni che richiedono rotazione o basculamento del carico, Schiavo sviluppa ventose su misura.
Sulle lamiere sottili il fattore limitante non è il peso ma la flessione tra un punto di presa e l'altro:
